  一，什么是熱泵？

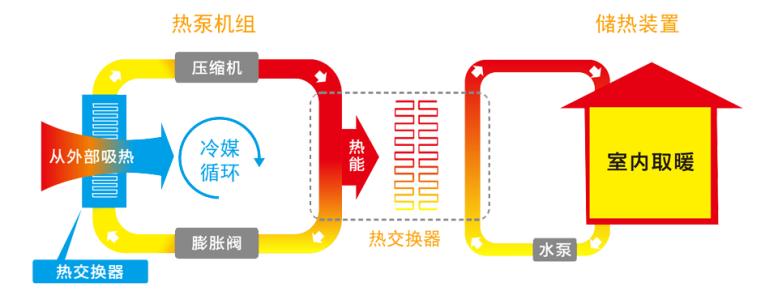

         簡單的說就是運用逆卡諾原理，通過壓縮機對介質的壓縮，使其在運動中發生物理形態變化，從而將空氣中大量的低溫?zé)崮芪�收進來，聚集成高溫?zé)崮�，并傳輸至水中將水加熱�?/span>

     熱泵熱水機組遵循能量守恒定律和熱力學第2定律，運用熱泵的原理，只需要消耗一小部分的機械功（電能），將處于低溫環境（大氣或地下水等）下的熱量轉移到高溫環境下的熱水器中，去加熱制取高溫的熱水。熱泵可以與水泵相比擬，水是不能自發地從低處流向高處，要將低處的水輸送到高處，必須用一臺水泵，消耗一部分電力，才能將水送到高處的水箱中。同樣，根據熱力學第二定律，熱量也是不能自發地從低溫環境向高溫環境中轉移（傳送），而要實現這個目的，必須要有一臺機器，消耗一部分機械功（例如電能），才能將低溫環境中的熱量傳送到高溫環境中去。這樣的機器就稱之為“熱泵”。熱泵的作用是將空氣中或低溫水中的熱量取出，連同本身所用的電能轉變成的熱能，一起送到高溫環境中去應用。

      要搞清楚熱泵的工作原理，首先要懂得制冷系統的工作原理。制冷系統（壓縮式制冷）一般由四部分組成：壓縮機、冷凝器、節流閥、蒸發器。其工作過程為：低溫低壓的液態制冷劑（例如氟利昂），首先在蒸發器（例如空調室內機）里從高溫?zé)嵩矗ɡ�如常溫空氣）吸熱并氣化成低壓蒸氣。然后制冷劑氣體在壓縮機內壓縮成高溫高壓的蒸氣，該高溫高壓氣體在冷凝器內被低溫?zé)嵩矗ɡ�如冷卻水）冷卻凝結成高壓液體。再經節流元件（毛細管、熱力膨脹閥、電子膨脹閥等）節流成低溫低壓液態制冷劑。如此就完成一個制冷循環。

對于一臺分體式熱泵空調來說，夏天制冷時就是以室外機為冷凝器、室內機為蒸發器，運行時就把室內的熱輸送到了室外。而冬季則以室內機為冷凝器、室外機為蒸發器，這樣就把室外的熱量輸送到了室內，通常這些是通過四通換向閥來實現的。熱泵空調里面有一個四通換向閥。在制冷工況下，室內熱交換器就是蒸發器，室外熱交換器（夏天往外呼呼出熱風的那個東西）就是冷凝器。冬季供熱的時候，四通換向閥切換，改變冷媒的流向，此時，室內熱交換器就是冷凝器，室外熱交換器（冬天往外呼呼出冷風的那個東西）就是蒸發器。

  二，熱泵的發展史

      薩迪•卡諾

也許很多人都不認得這個人，但對于卡諾原理以及逆卡諾原理卻再熟悉不過卡諾原理就是以薩迪•卡諾SadiCarnot的名字來命名的。1824年,這位法國青年工程師卡諾研究并發現了“卡諾循壞”，它是一種理想熱機的效率,這種熱機的循環過程叫做“卡諾循環”。不幸的是，卡諾1832年病逝，享年36歲，而他的理論直到45年后才被真正應用。



 卡爾•馮•林德



    威利斯·哈維蘭·開利



       Willis HavilandCarrier威利斯·哈維蘭·開利，這個名字，已經如雷貫耳了。很多人也稱他為開利博士或“空調之父”。 1915年，開利博士與6 個朋友集資32萬美元，成立開利公司；1902年，開利博士發明了第一套、也是空調史上具有里程碑地位的產品一一離心式空調機。



    E·J科伯蘭德



      E·J科伯蘭德是美國的卡爾·維納特KE-LVZNATOR公司的工程師，他發于1918年設計發明了世界上第一臺相對成熟的電冰箱。這也是人類歷史上的一個重大創舉。

      我們知道空調機組是由四部分組成：壓縮機、冷凝器、節流閥、蒸發器以及其他配件組成的，我們平日常見的分體，中央空調都是氟空調。而空氣能熱泵空調就是多了一個交換器，我們稱之為板換，將機器制造的能量轉換到水里去，將水加熱或冷卻，所以我們現在看到的所有在空氣中交換能量的家用空調，冰箱都是空氣能熱泵，為了區別氟系統冷暖機組與水冷暖機組而將水冷暖機組筒稱為熱泵系統，也可以將其稱之為氟水空調。

四，空氣源，地源熱泵的區別？

        空氣源熱泵是將空氣中大量的低溫?zé)崮芡ㄟ^壓縮機的·壓縮而變?yōu)楦邷責崃�，我們稱之為空氣源熱泵。地源熱泵是將土壤中的大量低溫?zé)嵩赐ㄟ^壓縮機的壓縮而變?yōu)楦邷責崃课覀兎Q之為地源熱泵。所以空氣源熱泵與地源熱泵沒有本質的區別，只是換熱的地點不同罷了。

五，熱泵水冷暖方式的優勢與缺點：

       由于熱泵系統是水冷暖方式舒適性，安全性是非常明顯的，主要有以下幾大方面的優勢：

       1，節能：熱泵系統本身是不發熱的·，只是用少量的電能將自然界的熱能吸收進來，（大自熱熱量的搬運工）所以費用只是電熱水器的1/4，燃?xì)鉄崴�器�?/3，電輔加熱太陽能熱水器的2/3。

2，安全：首先熱泵的制熱不是電器元件在水中加熱的方式，而是介質在流動中的形態變化將熱量從大自然中搬進來，從而避免電加熱可能的漏電風險，其次如果是大型的中央空調，如果只用介質（氟利昂）作為整個末端的換熱載體的話，其二介質的數量很大，如果在一個較小的密閉房間泄漏的話，將對人造成傷害。其三也沒有燃?xì)鉄崴�器可能的燃�(xì)庑孤┗蛑卸局�類的危險。

3， 舒適：空氣能水冷暖系統的舒適性是與氟冷暖空調相比較得出的結論。在制冷的狀態下氟機出風口的溫度一般在7-10度，并且是不可以調節的，這樣的溫度吹到人的身體上是很不舒服的，特別是年齡較大的人容易引起身體的不適，而且這樣的出風溫度會將室內的水分抽干，使得空氣太干燥，所謂“空調病”就是這么產生的。末端是水冷暖方式就不同了，由于水溫度是可以調節的，可以根據人體和房間的需要調節出水溫度，使之更加舒適。另外冬天空調有一個化霜過程，化霜時不是給室內供熱，而是給室外機供熱，所以在氣候很潮濕的冬天，氟空調的制熱效果大大下降，而水冷暖系統的水在主機化霜時一直是循環供熱的，如果在加一個緩沖水箱，水的儲能功能加強，可在機器化霜時繼續供熱，以有效的保持房間的溫度不變。

       4，靈活：由于空氣源熱泵是制熱水或冷水調節環境溫度，所以就能與太陽能板，燃?xì)忮仩t等組成多熱源的供熱系統，以滿足不同用戶的需求。冷暖末端也可以采用頂側出風，頂，地，墻輻射等多種散熱方式，從而達到最舒適的效果。

       5，缺點：由于水系統空調是在氟空調的基礎上加了氟水換熱裝置，所以機器的結構復雜了，由于多了水路，在安裝中增加了許多外圍水配件，如水泵，壓差旁通閥，水流開關，膨脹管，緩沖水箱，以及自動化配電設備，更增加了安裝的難度，對安裝工程的要求比較高，而氟中央空調是完全不同的，由于產品結構簡單，安裝容易，加上沒有任何其他品牌的外圍配件，故障率相對比較低。所以選擇水系統空調必須選擇一個好的品牌和技術全面的水系統專業安裝公司是非常重要的。

          由于水冷暖系統相比氟機更加符合人體的健康需求，所以被歐美發達國家廣泛運用。氟機盛產于日本，因其體積小價格便宜，并且對于面積空間，制冷，制熱快而在中國乃至亞洲地區，隨著生活水平的提高，日本國內早已摒棄使用氟機空調，隨著社會的發展，中國消費者的觀念也將發生改變，水系統冷暖方式正在逐步走向人們的生活。
